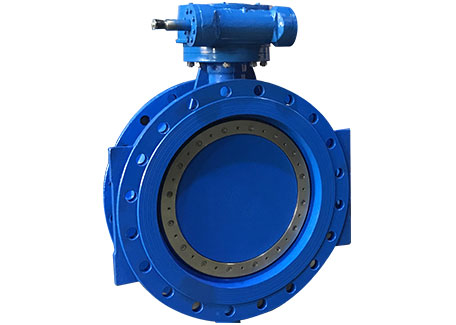

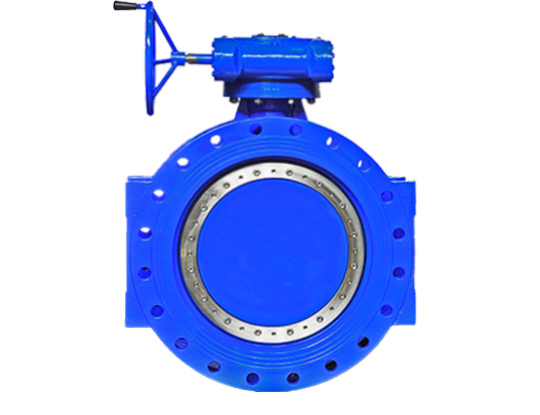

Doppelt exzentrische, elastisch dichtende Absperrklappe

LYV® ist ein führender chinesischer Qualitätslieferant für doppelt exzentrische, elastisch sitzende Absperrklappen. Es handelt sich um ein Allzweck-Industrieventil mit hervorragender Leistung und breitem Anwendungsbereich. Diese industrielle Absperrklappe mit doppeltem exzentrischem elastischem Sitz verfügt über ein doppelt exzentrisches Design von Ventilschaft und Absperrklappe, kombiniert mit leistungsstarken elastischen Ventilsitzen, wodurch ein Gleichgewicht zwischen einfachem Öffnen und Schließen, zuverlässiger Abdichtung und langer Lebensdauer erreicht wird. Als Hochleistungs-Absperrklappe mit doppeltem exzentrischem Offset und elastischem Sitz ist sie eine wirtschaftliche und effiziente Wahl für die Steuerung von städtischen Wasserversorgungs-, HVAC- und industriellen Rohrleitungssystemen.

Anfrage absenden

Produkteinführung

Der Hauptvorteil der LYV® Doppelexzenter-Absperrklappe mit elastischem Sitz liegt in ihrer ausgeklügelten „doppelt versetzten“ Struktur, die ihr eine außergewöhnlich gute Leistung in Bezug auf einfache Bedienung und dauerhafte Abdichtung verleiht. Diese doppelt versetzte Absperrklappe im Flanschstil mit elastischem Sitz minimiert den Widerstand beim Öffnen und Schließen der Klappe und macht sie selbst bei häufigem Betrieb oder bei der Verwendung an Rohrleitungen mit großem Durchmesser einfach und mühelos. Die einzigartige Ausrückbewegung reduziert den Verschleiß der Dichtung deutlich und sorgt in Kombination mit dem leistungsstarken elastischen Ventilsitz für eine dauerhaft zuverlässige Dichtwirkung.

Spezifikationen

Größenbereich:

NPS 2 – 56“; DN150-DN1400

Nenndruck:

150 Pfund; PN6-PN40

Temperaturbereich:

-40℃~125℃ (je nach Design und Material）

Endverbindungen:

Flansch

Körpermaterialien:

GGG40/GGG45; ASTM A536 Gr.60-40-18/Gr.65-45-12; ASTM A216 WCB;

Scheibenmaterialien:

GG40/GGG45; ASTM A536 Gr.60-40-18/Gr.65-45-12; ASTM A216 WCB; ASTM A351 CF8/CF8M

Dichtungsmaterial:

EPDM; VITON

Sitzmaterialien:

Integral; 13Cr/304/316 Overlayweld.

Stielmaterialien:

ASTM A182 F6A; ASTM A182 F304/F316/F304L/F316L; 17-4PH;

Design und Herstellung Standard:

API 609

Präsenzstandard:

EN558-1

Endverbindungsstandard:

ASME B16.4

Test und Inspektion Standard:

API 598

Typische Anwendungsszenarien

●Kommunales Wasserversorgungssystem: Weit verbreitet in kommunalen Wasserversorgungs- und Entwässerungsnetzen, insbesondere als ideale Wahl für Wasserrohre. Verwenden Sie Flanschventile mit doppeltem Offset und elastischem Sitz in Wasserrohren und werden für die Ableitung von Wasseranlagen, die Netzwerkverteilung und die regionale Isolierung verwendet.

●Gebäude-HLK: Anwendbar auf Kalt- und Warmwasserzirkulationssysteme, Kühltürme und Klimaanlagen in Gebäuden, zur Durchflussregulierung und -abschaltung.

●Allgemeine Industrieprozesse: In Branchen wie der Energie-, Chemie- und Lebensmittelindustrie wird es zur Behandlung von Umlaufwasser, Löschwasser, Niederdruckluft und nicht stark korrosiven Medien eingesetzt.

●Anwendung für Rohrleitungen mit großem Durchmesser: Aufgrund der breiten Durchmesserabdeckung der doppelt versetzten Absperrklappe DN150–DN1400 eignet sie sich besonders für Wasser- und Gashauptleitungen mit großem Durchmesser in verschiedenen Fabriken und Infrastrukturen.

Was ist das Highlight unserer doppelexzentrischen Absperrklappe mit elastischem Sitz?

■ Das doppelexzentrische Design reduziert die Reibungskraft beim Öffnen und Schließen um etwa zwei Drittel, was die manuelle Bedienung bequemer macht und die Kosten für die Antriebskonfiguration erheblich senkt.

■ Es werden elastische Ventilsitze aus hochwertigem Gummi (wie EPDM, NBR) oder Polytetrafluorethylen (PTFE) verwendet, die sich durch hervorragende Dichtleistung, geringe Reibung und Verschleiß sowie eine lange Gesamtlebensdauer des Ventils auszeichnen.

■ Das hervorragende strukturelle Design gewährleistet eine zuverlässige bidirektionale Dichtungsleistung bei normalem Arbeitsdruck mit minimalen Einschränkungen bei der Installationsrichtung.

■ Die Butterfly-Platte ist dünn und schlank gestaltet. Im vollständig geöffneten Zustand bietet es dem Durchfluss des Mediums einen äußerst geringen Widerstand, was dazu beiträgt, den Energieverbrauch des Anlagenbetriebs zu reduzieren.

■ Im Vergleich zu Absperrschiebern mit gleichem Durchmesser hat es eine kürzere Baulänge und ein geringeres Gewicht, wodurch Installationsraum gespart wird. Der Ventilsitz kann in der Regel online ausgetauscht werden, was die Wartung einfach und bequem macht.
