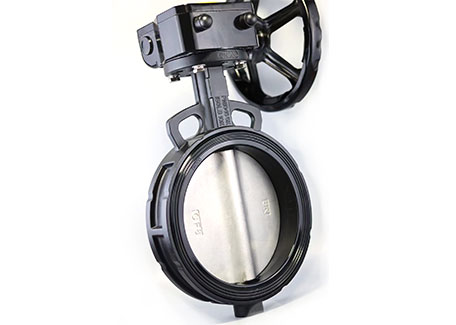

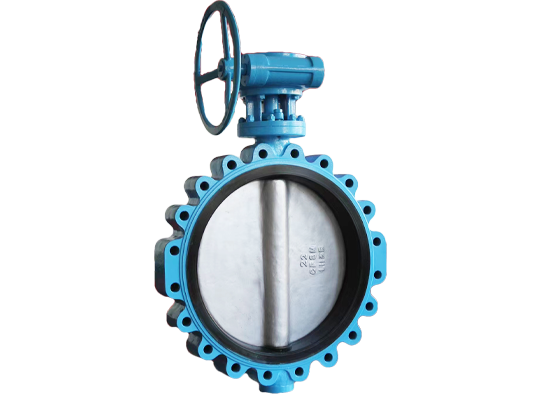

Konzentrische Absperrklappe vom Zwischenflanschtyp

LYV® ist ein etablierter Hersteller von konzentrischen Wafer-Absperrklappen in China. Dies ist eine universelle konzentrische Absperrklappe, die den internationalen Mainstream-Designstandards entspricht. Das industrielle konzentrische Wafer-Absperrventil verfügt über eine klassische koaxiale Struktur aus Ventilschaft und Absperrklappe, kombiniert mit Hochleistungs-Ventilsitzen aus Gummi, wodurch eine zuverlässige bidirektionale Abdichtung erreicht wird. Diese konzentrische Absperrklappe mit Flansch hat sich aufgrund ihrer kompakten Bauweise, des schnellen Öffnens und Schließens, der einfachen Wartung und der hohen Kosteneffizienz zur idealen Wahl für die Durchflussregelung und Absperrung in der Wasseraufbereitung, HVAC und allgemeinen industriellen Rohrleitungssystemen entwickelt.

Anfrage absenden

Produkteinführung

Das Design der konzentrischen Absperrklappe LYV® in Zwischenflanschausführung ist auf die Bereitstellung einer zuverlässigen und wirtschaftlichen Lösung für die Rohrleitungssteuerung ausgerichtet. Sein Kern liegt in der bewährten und robusten „konzentrischen“ Struktur, die vom Markt bestätigt wurde. Durch die enge Zusammenarbeit zwischen der Absperrklappe und dem hochdichtenden Gummi-Ventilsitz erreicht diese Hochleistungs-Absperrklappe mit konzentrischer Zwischenplatte eine effektive Zwei-Wege-Absperrung. Gleichzeitig arbeitet das Ventil schnell, ist einfach zu bedienen und einfach und zuverlässig im Betrieb.

Da es sich um eine effiziente konzentrische Absperrklappe vom Wafer-Typ handelt, wurde die Dicke der Absperrklappe optimal ausgelegt. Wenn es vollständig geöffnet ist, weist es einen minimalen Widerstand gegenüber der Flüssigkeit auf, wodurch der Druckverlust im System effektiv reduziert und die Transporteffizienz verbessert wird. Darüber hinaus bieten wir verschiedene konzentrische Absperrklappen mit Gummisitz aus Materialien und Gummiventilsitzen wie EPDM und NBR an, die je nach den Eigenschaften des Mediums konfiguriert werden können, wodurch korrosionsbeständige konzentrische Absperrklappen mit Flansch entstehen, die für leicht korrosive Umgebungen geeignet sind und so den Anwendungsbereich des Produkts erweitern.

Als weithin universell einsetzbare konzentrische Absperrklappe gewährleistet sie Leistung sowie äußerst wettbewerbsfähige Anschaffungs- und Nutzungskosten.

Spezifikationen

Größenbereich:

NPS 2–48 Zoll; DN50-DN1200

Nenndruck:

150LB-600LB; PN6-PN64

Temperaturbereich:

-69℃~825℃ (abhängig von Design und Material)

Endverbindungen:

Flansch; Stumpfschweißen; Waffel; Lug-Wafer

Körpermaterialien:

ASTM A216 WCB/WCC; ASTM A352 LCB/LCC; ASTM A351 CF8/CF8M/CF3/CF3M; ASTM A890 4A/5A/6A;

Scheibenmaterialien:

ASTM A216 WCB/WCC; ASTM A352 LCB/LCC; ASTM A351 CF8/CF8M/CF3/CF3M; ASTM A890 4A/5A/6A;

Dichtungsmaterial:

VITON/NBR/EPDM

Sitzmaterialien:

Integral; 304/316/STL Overlayweld.

Stielmaterialien:

ASTM A182 F6A; ASTM A182 F304/F316/F304L/F316L; 17-4PH;

Design- und Herstellungsstandard:

API 609

Präsenzstandard:

EN558-1

Endverbindungsstandard:

ASME B16.4

Test- und Inspektionsstandard:

API 598

Merkmale

■ Konzentrisches Flanschdesign – Klassische Struktur, zuverlässige bidirektionale Dichtungsleistung. Das Gehäuse der konzentrischen Zwischenabsperrklappe ist mit einem Flansch ausgestattet, der eine stabile Installation gewährleistet und den Rohranschluss erleichtert.

■ Das Ventil kann durch Drehen um 90° vollständig geöffnet oder geschlossen werden. Das Betriebsdrehmoment ist gering und es kann mit verschiedenen Antriebsmethoden wie manuell, pneumatisch oder elektrisch ausgestattet werden.

■ Der Ventilsitz besteht aus hochwertigem Gummi (wie EPDM, NBR) und bietet eine gute Dichtleistung und einen einfachen Austausch nach Verschleiß.

■ Der Strömungswiderstand ist gering und der Druckverlust ist bei vollständiger Öffnung gering, was dazu beiträgt, den Energieverbrauch des Systems im Betrieb zu senken.

Was sind die typischen Anwendungsszenarien für konzentrische Wafer-Absperrklappen?

Aufgrund seiner Vielseitigkeit und Zuverlässigkeit wird dieses konzentrische Absperrklappenventil in Zwischenflanschausführung häufig in den folgenden Bereichen eingesetzt:

1. Kommunale und Gebäudewasserversorgung und -entsorgung: Wird in Wasseraufbereitungsanlagen, Pumpstationen, Gebäudewasserversorgungs- und Brandschutzsystemen zur Kontrolle von Rohrleitungsöffnungen und zur Regulierung des Durchflusses verwendet.

2. HVAC: Kühlwasser-, Warmwasser- und Kühlwasserzirkulationssysteme innerhalb von Gebäuden.

3. Allgemeine Industriedienstleistungen: Kühlwasser, Niederdruckluft und nicht stark korrosive Prozessleitungen in Branchen wie der Energie-, Lebensmittel- und Leichtindustrie.

4. Abwasserbehandlung: Geeignet für die Beförderung von Rohrleitungen für mittleres Wasser und Abwasser usw.

Herstellungsstandards

Der gesamte Konstruktions- und Herstellungsprozess der Absperrklappe vom konzentrischen Wafer-Typ folgt strikt internationalen allgemeinen Standards und gewährleistet so die Austauschbarkeit, Sicherheit und Zuverlässigkeit des Produkts. Zu den wichtigsten Standards, denen es entspricht, gehören:

●Produktdesignstandards: API 609 (für Absperrklappen), ASME B16.34 (für Ventilgehäuse).

●Flanschverbindungsstandard: ASME B16.5, EN 1092 usw., um eine reibungslose Verbindung mit in- und ausländischen Rohrleitungen zu gewährleisten.

●Strukturmaßstandard: ASME B16.10, wodurch die Standardisierung der Einbaumaße gewährleistet wird.

●Materialstandards: Die Materialien der Schlüsselkomponenten entsprechen den relevanten Materialspezifikationen wie ASTM.

●Drucktest: Vor Verlassen des Werks werden der Schalenfestigkeitstest und der Dichtungsleistungstest strikt gemäß den einschlägigen Normen durchgeführt.
