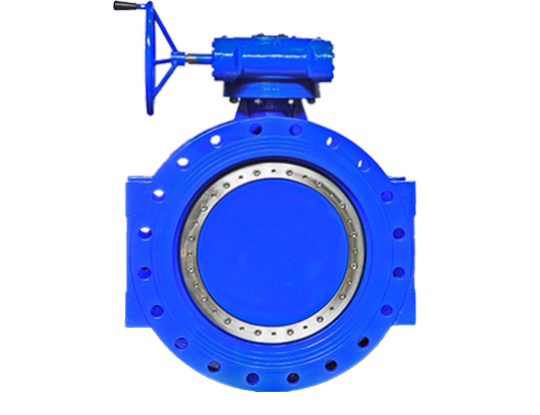

Doppelt versetzte, elastisch sitzende Absperrklappe

LYV®️ ist ein führender chinesischer Qualitätslieferant für doppelt versetzte, elastisch sitzende Absperrklappen. Diese industrielle Absperrklappe mit doppeltem Offset und elastischem Sitz verfügt über eine doppelt vorgespannte Konstruktion, die übermäßige Kompression und Verschleiß der Dichtungskomponenten reduzieren und so die Lebensdauer verlängern kann. Die Nickellegierungsbeschichtung auf der Ventilsitzoberfläche sorgt für einen geringeren Reibungskoeffizienten beim Öffnen und Schließen. Diese Hochleistungs-Absperrklappe mit doppeltem Offset und elastischem Sitz bietet eine effiziente Lösung für Anwendungen, die eine lange Lebensdauer, geringen Wartungsaufwand und zuverlässige Abdichtung erfordern, und eignet sich besonders für Branchen wie die Chemie-, Energie- und Wasseraufbereitungsbranche.

Anfrage absenden

Produkteinführung

Die LYV®-Absperrklappe mit doppeltem Offset und elastischem Sitz ist eine hervorragende industrielle Absperrklappe. Der Kern dieser doppelexzentrischen Absperrklappe mit elastischem Sitz liegt in der Kombination aus einem dual-exzentrischen Strukturdesign und einer leistungsstarken elastischen Dichtung. Durch die Doppelexzenterkonstruktion kann sich die Drosselklappe beim Öffnen schnell vom Ventilsitz lösen, wodurch der Verschleiß erheblich reduziert und das Betätigungsdrehmoment gesenkt wird. Während der spezielle elastische Ventilsitz beim Schließen durch die Drosselklappe fest zusammengedrückt und verformt werden kann, wird eine hervorragende Dichtleistung erzielt. Diese doppelt elastisch dichtende Absperrklappe mit exzentrischem Flansch zeichnet sich durch hohe Dichtleistung, lange Lebensdauer und einfache Bedienung aus und eignet sich besonders für die Wasseraufbereitung, HVAC und allgemeine industrielle Rohrleitungssysteme mit strengen Dichtungsanforderungen.

LYV®️ hat auch die Anforderungen der meisten unserer Kunden berücksichtigt und die Füße und Hebeösen so konzipiert, dass sie bequem auf Lager sind. Diese Flansch-Absperrklappe mit doppeltem Offset und elastischem Sitz wird weltweit häufig in der Wasserversorgung, bei kommunalen Projekten und bei der Abwasseraufbereitung eingesetzt. Für weitere Informationen wenden Sie sich bitte an unsKontaktieren Sie uns.

Spezifikationen

Größenbereich:

NPS 2 – 56“; DN150-DN1400

Nenndruck:

150 Pfund; PN6-PN40

Temperaturbereich:

-40℃~125℃ (je nach Design und Material）

Endverbindungen:

Flansch

Körpermaterialien:

GGG40/GGG45; ASTM A536 Gr.60-40-18/Gr.65-45-12; ASTM A216 WCB;

Scheibenmaterialien:

GG40/GGG45; ASTM A536 Gr.60-40-18/Gr.65-45-12; ASTM A216 WCB; ASTM A351 CF8/CF8M

Dichtungsmaterial:

EPDM; VITON

Sitzmaterialien:

Integral; 13Cr/304/316 Overlayweld.

Stielmaterialien:

ASTM A182 F6A; ASTM A182 F304/F316/F304L/F316L; 17-4PH;

Design und Herstellung Standard:

API 609

Präsenzstandard:

EN558-1

Endverbindungsstandard:

ASME B16.4

Test und Inspektion Standard:

API 598

Merkmale

■ Keine Leckage in zwei Richtungen

■ EPDM- oder VITON-Sitz

■ Doppelt versetztes Design

■ Bidirektional

■ Langfristige Lebensdauer.

■ Manuelle, elektrische oder pneumatische Betätigung.

■ Fußständer und Hebeöse zum Lagern von Waren.

Was ist eine doppelt versetzte Absperrklappe mit elastischem Sitz?

Doppelt versetzte, elastisch sitzende Absperrklappe mit doppeltem Versatz, wobei die Scheibe asymmetrisch ist und der Ventilschaft an der Rückseite der Scheibe und einige Grad von der Mittellinie entfernt befestigt ist. Diese Konstruktion ermöglicht den Einsatz des Ventils für langfristig gewartete Wasserversorgungsleitungen. Dichtungsteile würden nicht in kurzer Zeit beschädigt.

Was ist der Unterschied zwischen Hochleistungs- und elastisch dichtenden Absperrklappen?

Die Hochleistungs-Absperrklappe und die federnd sitzende Absperrklappe sind beide mit Doppelversatz konstruiert. Der Unterschied zwischen ihnen besteht darin, dass Hochleistungs-Absperrklappen aufgrund ihres Polymer- oder Metallsitzes in der chemischen oder petrochemischen Industrie weit verbreitet sind. Bei den Medien handelt es sich in der Regel um Gase oder korrosive Medien. Die federnd sitzende Absperrklappe mit Gummidichtung wird normalerweise für neutrale Medien wie sauberes Wasser und Abwasser verwendet. Wenn Sie ein Ventil für hohe Temperaturen oder korrosive Medien benötigen. Wir würden Ihnen nicht empfehlen, sich für eine Absperrklappe mit elastischem Sitz zu entscheiden, sondern für eine Hochleistungs-Absperrklappe.

Warum LYV®️-Ventile wählen:

Wir produzieren seit über 30 Jahren doppelt versetzte Absperrklappen mit elastischem Sitz. Die Werkstatt erstreckt sich über 13.000 Quadratmeter und verfügt über mehr als 50 moderne CNC-Maschinen. Unsere Ingenieure und unser Produktionsteam sorgen dafür, dass Ihre Bestellung mit hoher Qualität und in kürzester Zeit geliefert wird. Wir kümmern uns auch um den Ventilversand. Die Ventile werden mit Luftpolsterfolie oder Papier umwickelt, um sicherzustellen, dass der Lack nicht beschädigt wird. Wir haben das Ventil auch mit einem Sperrholzstab befestigt, nachdem wir das Ventil in die Box gelegt hatten. Das Sperrholzgehäuse wird mit der erforderlichen Markierung versehen, um sicherzustellen, dass das Ventil während des Transports nicht beschädigt wird.
