Dreifach exzentrische Absperrklappe

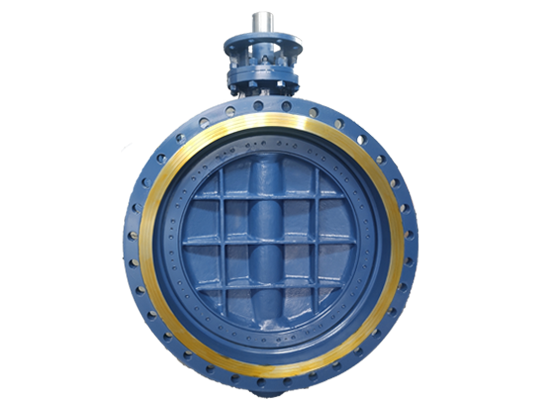

LYV® ist ein führender chinesischer Qualitätslieferant für dreifach exzentrische Absperrklappen. Diese dreifach exzentrische Absperrklappe in Flanschausführung ist eine hochwertige Ventillösung für raue Industrieumgebungen. Mit seinem einzigartigen Drei-Offset-Design hat es die Dichtungsmethode von Absperrklappen grundlegend verändert und eine echte Zero-Leak-Dreifach-Exzenter-Absperrklappenleistung erreicht. Dieses Ventil eignet sich besonders für Herausforderungen wie hohe Temperaturen, hohe Drücke und korrosive Medien und ist damit eine ideale Alternative zu herkömmlichen Absperrschiebern und Durchgangsventilen in der modernen Chemietechnik, im Energiebereich und bei Großprojekten.

Anfrage absenden

Produkteinführung

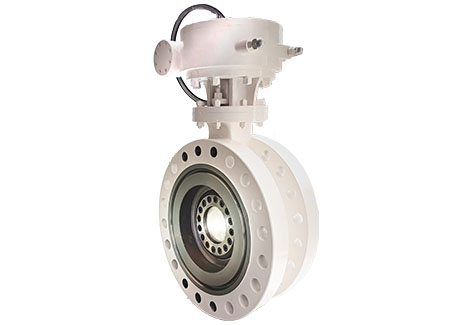

Der Kern der dreifach exzentrischen Absperrklappe LYV® ist ihre Art der Abdichtung. Als typische industrielle dreifach-exzentrische Absperrklappe liegt ihr Konstruktionskern in der dreifachen geometrischen Exzentrizität, die es der Absperrklappe ermöglicht, sich beim Öffnen vollständig vom Ventilsitz zu lösen und so einen reibungsfreien Betrieb zu erreichen. Im geschlossenen Zustand bildet es eine Drehmomentdichtung, die beim Schließen immer fester wird. Diese grundlegende Innovation macht es zu einer wirklich leistungsstarken exzentrischen Absperrklappe, die nicht nur eine äußerst zuverlässige Abdichtung aufweist, sondern sich auch an einen weiten Temperaturbereich von tiefer Kälte bis zu hohen Temperaturen anpassen kann. Darüber hinaus umfasst unsere Produktlinie dreifach exzentrische Absperrklappen mit großem Durchmesser, die die strengen Anforderungen verschiedener Hauptleitungen und Systeme mit hohem Durchfluss erfüllen können. Mit ihren Vorteilen langer Lebensdauer und geringem Wartungsaufwand bieten sie dauerhafte und zuverlässige Sicherheitsgarantien für kritische Prozesse.

Spezifikationen

Größenbereich:

NPS 2"-88"; DN50-DN2200

Nenndruck:

150LB-600LB; PN6-PN64

Temperaturbereich:

-69℃~825℃ (je nach Design und Material）

Endverbindungen:

Flansch; Stumpfschweißen; Waffel; Lug-Wafer

Körpermaterialien:

ASTM A216 WCB/WCC; ASTM A352 LCB/LCC; ASTM A351 CF8/CF8M/CF3/CF3M; ASTM A890 4A/5A/6A;

Scheibenmaterialien:

ASTM A216 WCB/WCC; ASTM A352 LCB/LCC; ASTM A351 CF8/CF8M/CF3/CF3M; ASTM A890 4A/5A/6A;

Dichtungsmaterial:

420/304/316+Graphit; PTFE; 304+STL; 316+STL

Sitzmaterialien:

Integral; 304/316/STL Overlayweld.

Stielmaterialien:

ASTM A182 F6A; ASTM A182 F304/F316/F304L/F316L; 17-4PH;

Design und Herstellung Standard:

API 609

Präsenzstandard:

EN558-1

Endverbindungsstandard:

ASME B16.4

Test und Inspektion Standard:

API 598

Merkmale

■ Null Leckage sorgt für absolute Isolation des Mediums.

■ Der mehrschichtige Dichtungsaufbau erhöht die langfristige Dichtungszuverlässigkeit.

■ Die dreifach exzentrische Designstruktur sorgt dafür, dass beim Öffnen und Schließen keine Reibung entsteht.

■ Bidirektionale Dichtung (optional) bietet eine bidirektionale drucktragende Dichtungsoption und erfüllt die strengen Anforderungen der bidirektionalen Isolierung von Rohrleitungen.

■ Das explosionsgeschützte Stangendesign verbessert die Sicherheitsstruktur des Ventilschafts, um die Betriebssicherheit zu gewährleisten.

■ Metall-auf-Metall-Dichtung: Es wird ein Dichtungspaar aus Hartlegierung verwendet, das hohen Temperaturen, hohen Drücken und abrasiven Medien standhält.

■ Der große Durchmesser gewährleistet eine gleichbleibende und zuverlässige Leistung in Rohrleitungen mit hohem Durchfluss.

Was ist ein dreifach exzentrisches Design?

Die revolutionäre Leistung der dreifach exzentrischen Absperrklappe beruht auf ihrem präzisen, dreifach versetzten geometrischen Design. Durch den dreifachen räumlichen Versatz von Ventilschaft, Klappenplatte und Dichtfläche wird bei dieser Technologie eine Reibungsfreiheit im gesamten Prozess erreicht, sodass sich die Klappenplatte im Moment des Öffnens vollständig vom Ventilsitz lösen kann. Im geschlossenen Zustand erzeugt die einzigartige konische Dichtfläche einen keilförmigen Effekt, der beim Schließen fester wird und eine leistungsstarke Metall-zu-Metall-Drehmomentdichtung bildet. Es ist genau dieses Grundprinzip, das es dem Ventil ermöglicht, Ganzmetall-Hartdichtungen zu verwenden und dadurch eine bidirektionale Leckagefreiheit, eine extrem lange Lebensdauer und eine hervorragende Anpassungsfähigkeit an Arbeitsbedingungen bei extrem hohen Temperaturen und hohem Druck zu erreichen, was es zur idealen Wahl für anspruchsvolle Industrieanwendungen macht.

Was sind die typischen Anwendungsszenarien dieser dreifach exzentrischen Absperrklappe?

Dank seiner hervorragenden Temperatur- und Druckbeständigkeit sowie Dichtleistung ist dieses Hochleistungs-Exzenter-Absperrventil speziell für die folgenden kritischen und anspruchsvollen Industrieszenarien konzipiert:

●Energie- und Energiewirtschaft: Anwendbar auf Hochtemperatur- und Hochdruckleitungen wie Frischdampf, Wasserversorgungssysteme und Rauchgasentschwefelung in Kraftwerken.

●Petrochemische Industrie: Weit verbreitet in verschiedenen Öl- und Gastransportpipelines, Reaktionsbeschickung in Raffinerie- und Chemieanlagen, Kontrolle von Hochtemperatur-Ölprodukten und korrosiven Medien.

●Großindustrielle Systeme: Es eignet sich besonders als dreifach exzentrische Absperrklappe mit großem Durchmesser und wird in Hauptheizungsrohren, Lufthauptrohren und Meerwasserleitungen in Branchen wie Metallurgie, Papierherstellung und Schifffahrt eingesetzt.

Es ist der bevorzugte Ventiltyp für alle Rohrleitungen, für die zwingende Anforderungen an Brandschutz, Leckagefreiheit und lange Lebensdauer gelten.
