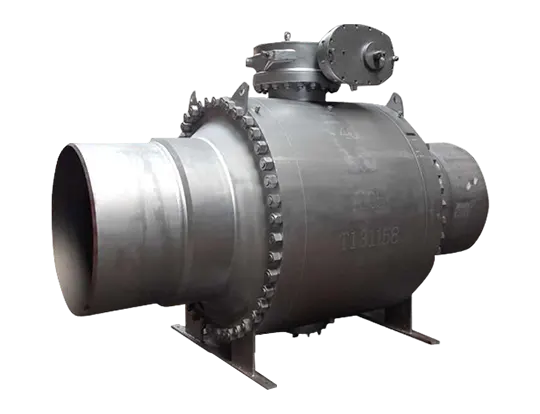

BW-Kugelhahn mit Endzapfenmontage

LYV®️ ist ein professioneller Hersteller von BW-Kugelhähnen mit Endzapfenmontage in China. Dabei handelt es sich um äußerst zuverlässige Ventile, die für den Einsatz in rauen Industrieumgebungen ausgelegt sind. Dieser zapfenmontierte Kugelhahn mit Stumpfschweißende verfügt über eine Stumpfschweißverbindung, um eine dauerhafte Abdichtung zu gewährleisten und Rohrleitungsspannungen durch eine einzigartige Endstützstruktur wirksam zu beseitigen. Es wurde speziell entwickelt, um eine lebenslang stabile Steuerungslösung für kritische Rohrleitungen wie Rohrleitungen mit großem Durchmesser, hohen Temperaturen und hohem Druck sowie für den Transport über große Entfernungen bereitzustellen.

Anfrage absenden

Einführung

Produkteinführung

Der LYV® BW-Kugelhahn mit Endzapfenmontage löst systematisch die Dichtungs- und Strukturprobleme von Hochdruckrohrleitungen durch zwei Kernkonstruktionen. Der Hochleistungs-Kugelhahn mit stumpfgeschweißter Zapfenmontage wird durch Stumpfschweißen verbunden und in die Rohrleitung integriert, um eine dauerhafte leckagefreie Abdichtung zu erreichen. Seine einzigartige Endstützpunktstruktur kann die enorme Belastung, die durch thermische Ausdehnung und Kontraktion, Eigengewicht und Vibration der Rohrleitung entsteht, auf den externen Fundamentrahmen leiten und so den Ventilkörper und die internen Dichtungen effektiv vor Verformung oder Beschädigung schützen. Diese Konstruktion gewährleistet den langfristig stabilen Betrieb des Ventils in kritischen und rauen Umgebungen wie Kraftwerken, petrochemischen Fernleitungen und Offshore-Plattformen und erhöht so die Sicherheit und Lebensdauer des gesamten Rohrleitungssystems erheblich.

LYV®️ Kugelhahn mit zapfenmontiertem Stumpfschweißende ist ein Hochleistungsprodukt, das internationale Standards wie API-6A, API-6D, ASME-B16.34, ISO-17292 und mehr erfüllt. Der auf Zapfen montierte Kugelhahn von LYV®️ hat die API-6FA-Brandschutzzertifizierung erhalten, die beweist, dass das Produkt für verschiedene feuersichere Anwendungen geeignet ist. LYV®️ als Hersteller von zapfenmontierten Kugelhähnen kann zapfenmontierte Kugelhähne von NPS 2 bis NPS 48 herstellen, wobei die maximale Druckstufe bis zu 2500 LB erreichen kann. Darüber hinaus verfügt LYV®️ über die Voraussetzungen und die Erfahrung, um zapfenmontierte Kugelhähne für niedrige Temperaturen herzustellen. Kontaktieren Sie uns für weitere Informationen.

Spezifikationen

Größenbereich:

NPS 2–48 Zoll; DN50-DN1000

Nenndruck:

150LB-2500LB; PN10-PN420

Temperaturbereich:

-196℃~825℃ (abhängig von Design und Material)

Endverbindungen:

Flansch; Stumpfschweißen.

Körpermaterialien:

ASTM A216 WCB/WCC; ASTM A352 LCB/LCC; ASTM A351 CF8/CF8M/CF3/CF3M/CF8C; ASTM A890 4A/5A/6A;

ASTM A105; ASTM A182 F304/F316/F304L/F316L

Ballmaterialien:

ASTM A105N+ENP/A105N+TCC; ASTM A182 F304/F316/F304L/F316L; ASTM A182 F347/F51/F53/F55

Sitzmaterialien:

PTFE/RPTFE/FPM/PEEK; 304/316+STL/INCONEL

Stielmaterialien:

ASTM A182 F6A; ASTM A182 F304/F316/F304L/F316L; 17-4PH; ASTM A182 F51/F53/F55

Design- und Herstellungsstandard:

API 6D

Präsenzstandard:

ASME B16.10/ EN558-1

Endverbindungsstandard:

ASME B16.5/ASME B16.25

Test- und Inspektionsstandard:

API 598

Merkmale

■ Weich- oder Metallsitz erhältlich

■ Fester Ball

■ RF-, RTJ-, BW-Verbindungsfläche

■ Zwei- oder dreiteiliges Gehäuse

■ Bidirektionaler dichter Verschluss

■ Keine Leckage

■ Double Block & Bleed (DBB) / Double Isolation & Bleed (DIB)

■ Brandsicherer Schutz.

■ Design mit niedrigem Betriebsdrehmoment

■ Anti-Blowout-Stammdesign

Was ist ein BW-Kugelhahn mit Endzapfenmontage?

Das LYV® BW BW-Endzapfen-Kugelventil ist ein Industrieventil, das speziell für raue Arbeitsbedingungen entwickelt wurde. „BW“ bedeutet, dass seine beiden Enden durch Stumpfschweißen verbunden sind und mit dem Rohr zu einem dauerhaften Ganzen verschweißt werden können. „Endstützinstallation“ bezieht sich auf die Erweiterung einer unabhängigen starren Stützstruktur am Antriebsende des Ventils. Diese kombinierte Konstruktion zielt darauf ab, eine absolute Abdichtung der Rohrleitungsverbindung und gleichzeitig eine Spannungsisolierung des Ventilkörpers zu erreichen.

Wie funktioniert ein BW-Kugelhahn mit Endzapfenmontage (Abdichtung)?

Das Funktionsprinzip gliedert sich in zwei Schritte: Zunächst wird der Stumpfschweißanschluss des Ventils mit der Rohrleitung verschweißt, um eine dauerhafte und leckagefreie Verbindung herzustellen. Zweitens wird die zentrale „Enddrehpunkt“-Struktur unabhängig am externen Fundament befestigt. Wenn die Rohrleitung aufgrund von thermischer Belastung, Eigengewicht oder Vibration einen enormen Schub erzeugt, nimmt dieser Drehpunkt diese externen Kräfte aktiv auf und leitet sie, sodass sie das präzise Ventilschaft- und Dichtungssystem im Inneren des Ventils umgehen und direkt auf die äußere Struktur übertragen werden können. Dadurch wird sichergestellt, dass das Ventil auch bei Verformung der Rohrleitung stabil und flexibel geöffnet und geschlossen werden kann und eine langfristige Abdichtung gewährleistet ist.

Warum LYV®️-Ventile wählen?

Wir produzieren seit über 30 Jahren pneumatisch betätigte, zapfenmontierte Kugelhähne. Die Werkstatt erstreckt sich über 13.000 Quadratmeter und verfügt über mehr als 50 moderne CNC-Maschinen. Unsere Ingenieure und unser Produktionsteam sorgen dafür, dass Ihre Bestellung mit hoher Qualität und in kürzester Zeit geliefert wird. Wir kümmern uns auch um den Ventilversand. Die Ventile werden mit Luftpolsterfolie oder Papier umwickelt, um sicherzustellen, dass der Lack nicht beschädigt wird. Wir haben das Ventil auch mit einem Sperrholzstab befestigt, nachdem wir das Ventil in die Box gelegt hatten. Das Sperrholzgehäuse wird mit der erforderlichen Markierung versehen, um sicherzustellen, dass das Ventil während des Transports nicht beschädigt wird.
