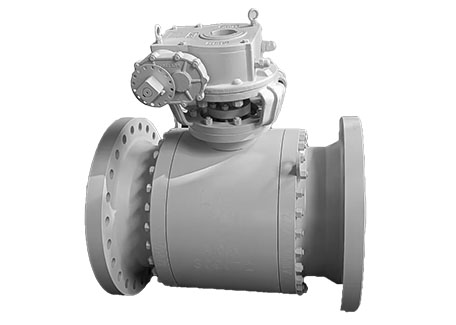

Langer Schacht unterirdischer BW Enden Ballventil

Lyv®️ Long Shaft Underground BW Enden Ballventil kann Standards wie API, DIN erfüllen. Erstellen Sie den Größenbereich von NPS2 Zoll bis 24 Zoll bis DN50 bis DN600. Die Druckbewertung umfasst ANSI Class150LB, 300 lb, 600 lb und PN10, PN16, PN25, PN40, PN64, PN100.

Anfrage absenden

Als eine Art Kugelventil verwendet der lange Wellen unterirdische BW -Enden -Ballventil die als Dichtungsstruktur montierte Stauung. Das Ventil, das durch Wurmgetriebe betätigt wurde und Kohlenstoffstahl als Körpermaterial verwendet. Lyv®️ Long Shaft Underground BW Enden Ballventil kann Standards wie API, DIN erfüllen. Erstellen Sie den Größenbereich von NPS2 Zoll bis 24 Zoll bis DN50 bis DN600. Die Druckbewertung umfasst ANSI Class150LB, 300 lb, 600 lb und PN10, PN16, PN25, PN40, PN64, PN100. Das Long Shaft Underground BW Enden -Ballventil verfügt über viele Anwendungen, die in Feldern wie Öl und Gas, Petrochemie, LNG, Stromerzeugung, Wasser- und Abwasserbehandlung, Kohlechemikalie, Rohrlinietransport und mehr verwendet werden.

Spezifikationen

Ventiltyp:

Ballventil

Versiegelungsdesign:

Trunnion montiert

Betrieb:

Wurmausrüstung

Material:

Kohlenstoffstahl

Norminalgrößenbereich:

NPS 2 ", 2 1/2", 3 ", 4", 5 ", 6", 8 ", 10", 12 ", 14", 16 ", 18", 20 ", 22", 24 "
DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400,

DN450, DN500, DN550, DN600

Druckbewertungsbereich:

ANSI -Klasse 150lb/300 lb/600lb
PN10 / PN16 / PN15 / PN15 / PN14 / PN40 / PN64 / PN100

Körpermaterial:

Kohlenstoffstahl Guss, Kohlenstoffstahl mit niedriger Temperatur, Edelstahl, Legierungsstahl, Duplex Edelstahl

Stahl, geschmiedeter Kohlenstoffstahl, Kohlenstoffstahl mit niedrigem Temperatur, geschmiedetes Edelstahl
ASTM A216 WCB/WCC, ASTM A352 LCB/LCC, ASTM A351 CF8/CF3/CF8M/CF3M, ASTM A217 C5/C12/

WC6/WC9/C12A, ASTM A995 CD3MN (4A)/CE3MN (5A), ASTM A105N, ASTM A350 LF2, ASTM A182 F304/F304L/F316/F316L

Scheibenmaterialien:

Geschmiedeter Kohlenstoffstahl, Kohlenstoffstahl mit niedrigem Temperatur, geschmiedetes Edelstahl, Duplex Edelstahl
ASTM A105N, ASTM A350 LF2, ASTM A182 F304/F304L/F316/F316L, ASTM A959 2205/2507

Sitz-/Versiegelungsmaterialien:

Overlay, Stellite, Teflon
13CR, STL4/STL6, PTFE/RPTFE

Wellen-/Stammmaterialien:

Geschmiedeter Kohlenstoffstahl, Kohlenstoffstahl mit niedrigem Temperatur, geschmiedetes Edelstahl, Duplex Edelstahl, martensitisch
ASTM A105N, ASTM A350 LF2, ASTM A182 F304/F304L/F316/F316L, ASTM A959 2205/2507,2CR13, 17-4PH

Standards Übereinstimmung:

API, von

Anwendungsumfang:

Öl & Gas, Petrochemikalie, LNG, Stromerzeugung, Wasser- und Abwasserbehandlung, Kohlechemikalie, Pipeline -Transport

Was ist ein Ballventil?

Die Scheibe des Kugelventils hat eine kugelförmige Form, und in der Mitte befindet sich ein zylindrischer Kanal (portiert), damit die Flüssigkeit durchlaufen kann. Diese kugelförmige Scheibe öffnet sich und schließt sich durch Drehen von 90 Grad.

Wie funktioniert ein Ballventil?

1) Die Scheibe (Kugel) ist kugelförmig und ein weicher Sitz wird in den Ventilsitz des Körpers eingebaut, ähnlich einem Schwanz.

2) Wenn der Hebelgriffstyp verwendet wird, kann die Flüssigkeit gestoppt oder geflogen werden, indem der Hebelgriff um 90 Grad gedreht wird. Beachten Sie, dass je größer die Größe ist, desto größer ist die Kraft zum Öffnen und Schließen, sodass der Getriebegriff betrieben werden kann.

3) Aus den mechanischen und physikalischen Eigenschaften von weichen Sitzmaterialien wird eine hervorragende Luftdichtheit erhalten. Es gibt jedoch Einschränkungen für die Verwendung von Hochtemperaturbereichen. Geeignet für „Ein/Aus -Betrieb“ mit offenem oder geschlossenem Betrieb mit gemeinsamem Softsitz. Es ist nicht für die Verwendung in Zwischenpositionen geeignet, abhängig vom Bau oder des Ventilmaterials.

Was ist ein V -Port -Ballventil?

Die Scheibe hat einen kantenförmigen Lambda-Charakter und verwendet einen Metallsitz, um die Durchflussrate bei der Zwischen- und Ventilstruktur zu steuern, die das Schließen ermöglicht, während Verunreinigungen in der Flüssigkeit geschnitten werden. Es ist geeignet, um spezielle Flüssigkeiten wie Papierzellstoff, Aufschlämmung und viskose Flüssigkeiten zu steuern.

Was ist der Unterschied zwischen vollem Port und V-Port?

V-Port-geformte Kante schneidet jede Aufnahme aus. Schneiden von Fasern und Feststoffen hängt vom Gleiten zwischen Scheibe (Metall) und Sitz (Metall) ab. Wenn Fasern wie Zellstoff in der Flüssigkeit enthalten sind, werden beispielsweise die Kugelventile beim Schließen verstopft, was zu Wartungsproblemen führt. Im Fall von Lambda -Portventilen sind die Metallkanten jedoch geschlossen, während sie Verunreinigungen schneiden, damit sie nicht blockiert sind. Der Körper hat eine Flanschstruktur und benötigt keine speziellen Werkzeuge für
