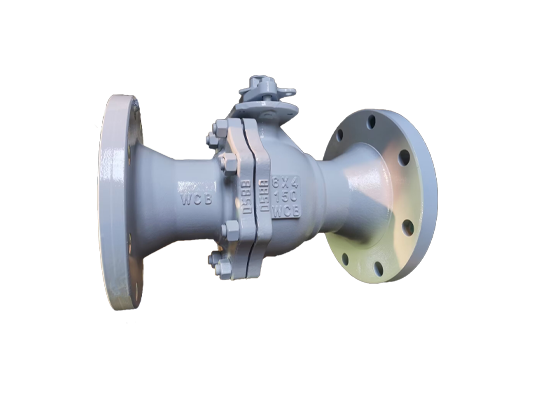

Kugelhahn mit reduziertem Durchgang

LYV® ist ein führender Lieferant von hochwertigen Kugelhähnen mit reduzierter Bohrung in China. Bei diesem Ventil handelt es sich um ein Hochleistungs-Kugelventil mit reduziertem Durchgang, das speziell für die präzise Steuerung kleiner Durchflussraten entwickelt wurde. Dieser Kugelhahn mit reduziertem Durchgang ermöglicht eine präzisere Regulierung und Absperrung von Flüssigkeiten durch eine einzigartige Struktur, bei der der Durchmesser der Kugel kleiner ist als der des Rohrs. Es vereint den Vorteil des schnellen Öffnens und Schließens von Kugelhähnen mit der Steuerfähigkeit von Nadelventilen und ist eine unverzichtbare Schlüsselkomponente in Instrumenten und Messgeräten, Versuchsgeräten und feinchemischen Prozessen.

Anfrage absenden

Produkteinführung

Das Kerndesign des LYV®-Kugelhahns mit reduziertem Durchgang ist eigentlich seine verengte Kugel. Im Gegensatz zu Kugelhähnen mit vollem Durchgang wurden die Durchflusskanäle des industriellen Kugelhahns mit reduziertem Durchgang präzise berechnet und verarbeitet, wodurch der Durchmesser deutlich reduziert wurde. Diese Konstruktion ermöglicht es dem Ventil, bei gleichem Öffnungsgrad präzisere Strömungsgradientenänderungen bereitzustellen, wodurch es sich hervorragend als Kugelhahn mit reduziertem Durchgang für die Steuerung kleiner Durchflussmengen eignet. Unsere Produkte bestehen aus hochwertigen Materialien und verfügen über präzise Herstellungsverfahren, die auch bei kleinen Größen eine hervorragende Abdichtung und Haltbarkeit gewährleisten und die Steuerungsanforderungen verschiedener rauer oder hochreiner Mediensysteme erfüllen können.

Spezifikationen

Größenbereich:

NPS 1/2"-36"; DN15-DN900

Nenndruck:

150LB-2500LB; PN20-PN420

Temperaturbereich:

-46℃～593℃ (abhängig von Design und Material)Endanschlüsse: Flansch; Stumpfschweißen; Verschraubt

Körpermaterialien:

ASTM A105; ASTM A182 F316; ASTM A350 LF2; ASTM A351 CF8M; ASTM A352 LCB;

Ballmaterialien:

ASTM A182 F316/F304;ASTM A105+ENP;ASTM A350 LF2

Sitzmaterialien:

PTFE

Stielmaterialien:

ASTM A276 316/304

Design und Herstellung

Standard: API 6D/API 608

Präsenzstandard:

ASME B16.10/EN558-1

Endverbindungsstandard:

ASME B16.5/ASME B16.25

Test- und Inspektionsstandard:

API 598

Merkmale

■ Hohe Raumnutzung.

■ Kompaktes Design.

■ Sehr wirtschaftlich.

■ Feuerfestes und antistatisches Design.

■ Gute Dichtungsleistung.

Was sind die typischen Anwendungsszenarien für Kugelhähne mit reduziertem Durchgang?

●Analyse- und Experimentiersystem: Weit verbreitet in den Injektions-, Spül- und Druckkontrollleitungen von Präzisionsinstrumenten und -geräten wie Chromatographen, Massenspektrometern und experimentellen Reaktionsgefäßen.

●Halbleiter und hochreine Prozesse: Geeignet für Spezialgase (GAS), chemische Abgabesysteme (CDS) und hochreine Wassersysteme, für zuverlässiges Schalten und Mikroregulierung reiner Medien.

●Kleine Industrieanlagen: Als wichtiges Steuer- und Absperrventil in auf Rahmengestellen montierten Geräten, Probenahmesystemen, Instrumentenluftkanälen und kleinen Chemieanlagen.

●Hydraulische und pneumatische Hilfskreise: werden zur Steuerung des Systemdrucks, zur Bereitstellung von Pilotsignalen für Aktoren oder zur Durchführung feiner Vorgänge wie Entlüftung und Entwässerung verwendet.

Vorteile des LYV®-Kugelhahns mit reduziertem Durchgang

Präzise Durchflusskontrolle

Das verengte Design bietet hervorragende Durchflussregulierungseigenschaften und ermöglicht eine feine Steuerung von geringem Durchfluss bis hin zum Absperren.

Kompaktes Strukturdesign

Als Kugelhahn mit reduziertem Durchgang ist seine Struktur äußerst kompakt und bietet eine ideale Lösung für Geräteanordnungen mit begrenztem Platzangebot.

Hoher Dichtungsgrad

Mit einer schwimmenden Kugel oder einem verbesserten Ventilsitzdesign kann eine Abdichtung auf Blasenebene auch bei sehr kleinen Durchmessern gewährleistet werden, wodurch ein internes oder externes Austreten des Mediums verhindert wird.

Es steht eine große Auswahl an Materialien zur Verfügung

Ventilkörper, Kugel und Dichtungswerkstoffe können entsprechend den Eigenschaften des Mediums ausgewählt werden und sind mit korrosiven, hochreinen oder aktiven Medien kompatibel.

Verschiedene Verbindungsmethoden

Wir bieten eine Vielzahl von Endverbindungsformen wie Flansch und Schweißen an, die sich bequem in verschiedene Rohrleitungssysteme integrieren lassen.
