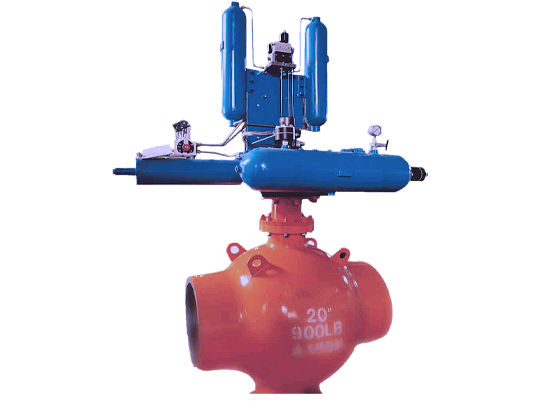

Gas-über-Öl-betätigter Kugelhahn

Einführung
Fotos
Preisgestaltung

Produkteinführung

LYV®️ Gas-über-Öl-betätigter Kugelhahn durch einen selbsttätigen Aktuator. Durch den Druck des Mediums der Rohrleitung selbst wird das Ventil zum Öffnen und Schließen betätigt. Das Produkt nutzt Erdgas direkt in der Rohrleitung als Luftversorgung für die Pneumatik. Das gesamte System ist auf Hochdruck ausgelegt. Durch den Filterprozess der Luftzufuhr ohne Dekompression. Das Gas wird direkt in den Gastank und die Hochdruck-Steuerventilkomponenten geleitet. Unter der Wirkung des Steuersignals gelangt das unter hohem Druck kontrollierte Gas in den entsprechenden Gas-/Flüssigkeitskreislauf. Und durch das Prinzip der isobaren Übertragung des flüssigen Mediums wird die Gas/Flüssigkeit-Synchronübertragung realisiert, die auf den Hydraulikzylinder der Ventilantriebsvorrichtung einwirkt und das Ventil steuert.

Der LYV®️ Gas-über-Öl-betätigte Kugelhahn kann den Rohrleitungsdruck automatisch überwachen, um ein automatisches Schließen zu ermöglichen. Das Funktionsprinzip ist einfach, die Steuerung sicher und zuverlässig. Und kann den rauen Bedingungen des Außenwetters gerecht werden. Das Produkt kann das Unfallrisiko verringern und eine weitere Ausbreitung von Katastrophen in den Anwendungen Ferntransportpipelines und Pipelines für gefährliche chemische Medien verhindern.

Spezifikationen

Mechanismustyp:

Scotch Yoke

Anwendbarer Bereich des Luftversorgungsdrucks:

0,4–16 MPa

Anwendbarer Bereich des Luftversorgungsmediums:

Nicht saure Gase wie Luft, Stickstoff oder Erdgas

Anwendbarer Bereich der Umgebungstemperatur:

-30℃~100℃, -55~150℃ (optional)

Schutzklasse:

IP68

Explosionssicherer Grad:

Exd IIC T4/T6

Zubehör:

Endschalter, Stellungsregler, elektrischer Anschluss.

Signalschnittstelle:

USB/RS232/485

Stromversorgung:

Hochenergiebatterie, Solar, externe Stromquelle.

Anwendbarer Ventiltyp:

Kugelhahn/Absperrklappe

Anwendbarer Ventilgrößenbereich:

DN50~DN600

Anwendbarer Ventildruckbereich:

150LB~1500LB, PN10~PN250

Verbindungsstandard:

ISO 5211

Merkmale

■ Handpumpe mit mehreren Richtungen

■ Remote-lokales Isolationsschaltventil

■ Vollverschweißter Hydraulikzylinder

■ Pneumatisches Steuerventil

■ Gas-/Flüssigkeitstank

■ Positionierer

■ Parallel-Scotch-Yoke-Mechanische Struktur

■ Isolationsfilter

Wie funktioniert der Gas-über-Öl-Antrieb?

Gas-über-Öl-Aktuatoren verwenden Hochdruckgas, das von der über einer Hydraulikflüssigkeit schwebenden Rohrleitung zugeführt wird, um die Mechanik des Aktuators zu bewegen.

Ist Ihr Produkt in einfachwirkender Ausführung erhältlich?

Unsere Produkte sind sowohl in doppeltwirkender als auch in einfachwirkender Konfiguration erhältlich.
