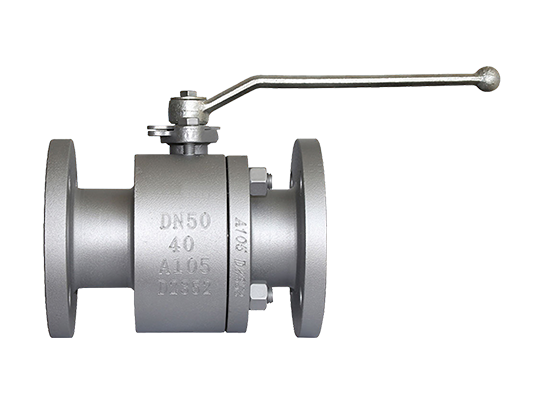

Schwimmender Kugelhahn

LYV® ist ein Hersteller von schwimmenden Kugelhähnen in China. Diese industriellen schwimmenden Kugelhähne öffnen und schließen automatisch entsprechend Änderungen des Flüssigkeitsstands. Diese schwimmenden Kugelhähne steuern das Öffnen und Schließen des Ventils durch das Heben und Senken der Schwimmerkugel und eignen sich für Situationen, in denen der Flüssigkeitsstand automatisch aufrechterhalten werden muss, wie z. B. Wassertanks, Pools und andere Wasserspeichersysteme.

Anfrage absenden

Produkteinführung

Das schwimmende Kugelventil LYV® ist ein Ventiltyp, der automatisch einen stabilen Flüssigkeitsstand aufrechterhalten kann. Es verfügt über eine einfache und langlebige Struktur und kann automatisch ohne Strom oder manuelle Eingriffe arbeiten. Es kann ein Überlaufen oder Entleeren des Wassertanks wirksam verhindern, Verwaltungsenergie sparen und Wasserverschwendung reduzieren.

Der Hauptvorteil dieser Hochleistungs-Schwimmkugelhähne liegt in ihrer vollautomatischen und äußerst zuverlässigen Arbeitsweise. Es öffnet und schließt sich automatisch, indem es Wasserstandsänderungen durch die Schwimmerkugel erfasst, und der gesamte Vorgang erfordert weder Strom noch manuelle Bedienung. Seine mechanische Struktur ist einfach und langlebig und erfordert nahezu keine Wartung, wodurch Ressourcenverschwendung oder Geräterisiken durch außer Kontrolle geratene Wasserstände wirksam verhindert werden können. Nach der Installation kann es lange Zeit automatisch funktionieren. Es eignet sich besonders für Wassertürme, Wasserspeichertanks, Löschwassertanks und andere Gelegenheiten, bei denen ein kontinuierlicher und stabiler Flüssigkeitsstand erforderlich ist. Dadurch sparen Sie Verwaltungskosten und erhöhen die Systemsicherheit.

LYV® schwimmende Kugelhähne werden sorgfältig konstruiert, um höchste Qualität und Leistung zu gewährleisten. Unsere strengen Herstellungsprozesse und Qualitätskontrollmaßnahmen führen zu Produkten, die ähnliche Angebote in der Branche in den Schatten stellen. Diese schwimmenden Kugelhähne erfüllen mehrere internationale Standards wie API-6A, API-6D, ASME-B16.34 und ISO-17292. Darüber hinaus verfügen sie über die API-6FA-Brandzertifizierung, wodurch sie für Anwendungen geeignet sind, die Brandschutz erfordern. Die schwimmenden Kugelhähne von LYV® sind mit hochwertigen Dichtungslösungen ausgestattet, sodass sie in Umgebungen mit hohem Druck und hoher Temperatur zuverlässig funktionieren. Wir bieten eine Reihe von Dichtungsoptionen an, um den unterschiedlichen betrieblichen Anforderungen gerecht zu werden. BitteKontaktieren Sie unsUm Ihre spezifischen Anforderungen zu besprechen, werden wir eine maßgeschneiderte Lösung für schwimmende Kugelhähne entwickeln, die Ihren individuellen Anforderungen entspricht.

Spezifikationen

Größenbereich:

NPS 1/2"-10"; DN15-DN250

Nenndruck:

150LB-1500LB; PN20-PN260

Temperaturbereich:

-46℃~121℃ (je nach Design und Material）

Endverbindungen:

Flansch;.

Körpermaterialien:

ASTM A216 WCB/WCC; ASTM A352 LCB/LCC;

ASTM A351 CF8M ASTM A105; ASTM A182 F316

Sitzmaterialien:

PTFE/RPTFE/FPM/PEEK; 304/316+STL/INCONEL

Ballmaterialien:

ASTM A182 F304/F316

Stielmaterialien:

ASTM A182 F304/F316

Design und Herstellung Standard:

API 6D

Präsenzstandard:

ASME B16.10/EN558-1

Endverbindungsstandard:

ASME B16.5/ASME B16.25

Test und Inspektion Standard:

API 598

Merkmale

■ Weich- oder Metallsitz erhältlich

■ Ausgestattet mit einer Sperrvorrichtung, um eine versehentliche Ventilbetätigung zu verhindern.

■ RF, RTJ, Verbindungsfläche

■ Einfache Struktur, kompakte Größe und leichtes Design.

■ Anti-Blow-out-Schaftdesign, um zu verhindern, dass der Schaft aufgrund eines abnormalen Innendruckanstiegs ausbricht, und so Unfälle zu vermeiden.

■ Feuersicheres und antistatisches Design.

■ Das Ventildesign mit vollem Durchgang ermöglicht ein einfaches Molchen der Rohrleitung und weist einen geringen Strömungswiderstand und eine hohe Durchflusskapazität auf.

■ Design mit niedrigem Betriebsdrehmoment

Was ist ein Schwimmventil:

Bei einem schwimmenden Kugelhahn wird die Kugel nicht durch einen Zapfen an Ort und Stelle gehalten. Im Normalbetrieb führt dies dazu, dass die Kugel leicht stromabwärts schwimmt. Dadurch wird der Sitzmechanismus unter der gegen ihn drückenden Kugel zusammengedrückt. Darüber hinaus schwimmt bei einigen Typen die Kugel im Falle einer Krafteinwirkung, die dazu führt, dass sich der Sitzmechanismus auflöst (z. B. extreme Hitze durch Feuer außerhalb des Ventils), bis zum Metallkörper, der so konstruiert ist, dass er gegen die Kugel abdichtet und so eine einigermaßen ausfallsichere Konstruktion bietet.

Wie funktioniert ein Schwimmventil (Abdichtung):

Der schwimmende Kugelhahn ist eine gängige Art von Kugelhahn. Sein Funktionsprinzip besteht darin, dass die Kugel selbst nicht direkt den Ventilkörper berührt, sondern gegen die Ventilsitze abdichtet. Bei geöffnetem Ventil kann die Kugel unter dem Einfluss des Medienflusses frei schweben, wodurch die Reibung zwischen Kugel und Ventilsitzen verringert wird. Da die Kugel frei schwimmen kann, müssen die Ventilsitze ein gewisses Spiel haben, und dieser konstruktive Aufbau verleiht dem schwimmenden Kugelhahn eine hervorragende Dichtleistung.

Warum LYV®️-Ventile:

Wir produzieren seit über 30 Jahren Kugelhähne. Die Werkstatt erstreckt sich über 13.000 Quadratmeter und verfügt über mehr als 50 moderne CNC-Maschinen. Unsere Ingenieure und unser Produktionsteam sorgen dafür, dass Ihre Bestellung mit hoher Qualität und in kürzester Zeit geliefert wird. Wir kümmern uns auch um den Ventilversand. Die Ventile werden mit Luftpolsterfolie oder Papier umwickelt, um sicherzustellen, dass der Lack nicht beschädigt wird. Wir haben das Ventil auch mit einem Sperrholzstab befestigt, nachdem wir das Ventil in die Box gelegt hatten. Das Sperrholzgehäuse wird mit der erforderlichen Markierung versehen, um sicherzustellen, dass das Ventil während des Transports nicht beschädigt wird.

Hauptaußen- und Anschlussmaße

Datum		Revision							Gefüllt von	Geprüft von	Veröffentlichen durch
03.04.2024		Erste Ausgabe							Frank	Lee	Frank

NPS	DN	L	D	D1	D2	f	b	Z-Фd	H	W	Gewicht (kg)
NPS	DN	L	D	D1	D2	f	b	Z-Фd	H	W	Gewicht (kg)
PN16
-	15	115	95	65	45	-	16	4-Ф14	78	130	2.2
-	20	120	105	75	58	-	18	4-Ф14	84	130	2.8
-	25	125	115	85	68	-	18	4-Ф14	95	160	3.7
-	32	130	140	100	78	-	18	4-Ф18	150	160	4.4
-	40	140	150	110	88	-	18	4-Ф18	150	180	5.5
-	50	150	165	125	102	-	20	4-Ф18	170	200	7.3
-	65	170	185	145	122	-	20	4-Ф18	195	240	11.7
-	80	180	200	160	138	-	20	8-Ф18	215	240	13.4
-	100	190	220	180	158	-	20	8-Ф18	250	280	15.7
-	125	325	250	210	188	-	22	8-Ф18	265	300	32.5
-	150	350	285	240	212	-	24	8-Ф22	270	300	42.5
-	200	400	340	295	268	-	26	12-Ф22	330	350	70
-	250	450	405	355	320	-	30	12-Ф26	450	400	157
PN25
-	15	115	95	65	45	-	16	4-Ф14	103	130	2.2
-	20	120	105	75	58	-	18	4-Ф14	112	130	2.8
-	25	125	115	85	68	-	18	4-Ф14	123	160	3.7
-	32	130	140	100	78	-	18	4-Ф18	150	160	4.4
-	40	140	150	110	88	-	18	4-Ф18	156	180	5.5
-	50	150	165	125	102	-	20	4-Ф18	172	200	7.3
-	65	170	185	145	122	-	22	8-Ф18	197	240	11.7
-	80	180	200	160	138	-	22	8-Ф18	222	240	13.4
-	100	190	235	190	162	-	24	8-Ф22	253	280	15.7
-	125	325	270	220	188	-	26	8-Ф26	275	300	32.5
-	150	350	300	250	218	-	28	8-Ф26	286	300	42.5
-	200	400	360	310	278	-	30	12-Ф26	340	350	70
-	250	450	425	370	335	-	32	12-Ф30	470	400	157
PN40
-	15	115	95	65	45	-	16	4-Ф14	103	130	-
-	20	120	105	75	58	-	18	4-Ф14	112	130	-
-	25	125	115	85	68	-	18	4-Ф14	123	160	-
-	32	130	140	100	78	-	18	4-Ф18	150	160	-
-	40	140	150	110	88	-	18	4-Ф18	156	180	-
-	50	150	165	125	102	-	20	4-Ф18	172	200	-
-	65	170	185	145	122	-	22	8-Ф18	197	240	-
-	80	180	200	160	138	-	22	8-Ф18	222	240	-
-	100	190	235	190	162	-	24	8-Ф22	253	280	-
-	125	325	270	220	188	-	26	8-Ф26	275	300	-
-	150	350	300	250	218	-	28	8-Ф26	286	300	-
-	200	400	375	320	285	-	34	12-Ф30	340	350	-
-	250	450	450	385	345	-	38	12-Ф33	470	400	-
150 Pfund
1/2	15	108	90	60.3	34.9	2	8	4-Ф16	188	120	2
3/4	20	117	100	69.9	42.9	2	8.9	4-Ф16	202	120	3
1	25	127	110	79.4	50.8	2	9.6	4-Ф16	225	140	3.5
1-1/4	32	140	115	88.9	63.5	2	11.2	4-Ф16	252	160	5
1-1/2	40	165	125	98.4	73	2	12.7	4-Ф16	277	180	7
2	50	178	150	120.7	92.1	2	14.3	4-Ф19	323	200	9.5
2-1/2	65	190	180	139.7	104.8	2	15.9	4-Ф19	347	240	16
3	80	203	190	152.4	127	2	17.5	4-Ф19	383	240	20
4	100	229	230	190.5	157.2	2	22.3	4-Ф19	457	280	31
6	150	394	280	241.3	215.9	2	23.9	8-Ф22.5	635	300	78
8	200	457	345	298.5	269.9	2	27	8-Ф22.5	762	350	155
300 Pfund
1/2	15	140	95	66.7	35	2	12.7	4-Ф16	155	140	2.5
3/4	20	152	115	82.6	43	2	14.3	4-Ф19	160	140	4
1	25	165	125	88.9	50.8	2	15.9	4-Ф19	189	160	5
1-1/4	32	178	135	98.4	63.5	2	17.5	4-Ф19	216	180	8
1-1/2	40	190	155	114.3	73	2	19.1	4-Ф22,5	250	200	10
2	50	216	165	127	92	2	20.7	8-Ф19	330	220	13
2-1/2	65	241	190	149.2	104.8	2	23.9	8-Ф22.5	368	250	20
3	80	282	210	168.3	127	2	27	8-Ф22.5	400	300	26
4	100	305	255	200	157.2	2	30.2	8-Ф22.5	473	300	43
6	150	403	320	269.9	215.9	2	350	12-Ф22,5	711	400	98
600 Pfund
1/2	15	165	95	66.7	34.9	7	14.3	4-Ф16	155	160	4
3/4	20	190	115	82.6	42.9	7	15.9	4-Ф19	160	190	5.5
1	25	216	125	88.9	50.8	7	17.5	4-Ф19	186	200	7
1-1/4	32	229	135	98.4	63.5	7	20.7	4-Ф19	216	220	10
1-1/2	40	241	155	114.3	73	7	22.3	4-Ф22,5	250	240	14
2	50	292	165	127	92.1	7	25.4	8-Ф19	375	280	20
2-1/2	65	330	190	149.2	104.8	7	28.6	8-Ф22.5	425	320	33
3	80	356	210	168.3	127	7	31.8	8-Ф22.5	475	350	45
4	100	432	275	215.9	157.2	7	38.1	8-Ф22.5	568	400	75

Sogar das Datenblatt wurde von unserem Ingenieurteam Korrektur gelesen. Unvorhergesehene Fehler bei der manuellen Eingabe sind jedoch nicht ausgeschlossen. Dieses Blatt konnte nicht als ausführbares Dokument verwendet werden. Für den technischen Support senden Sie uns bitte Ihre Spezifikationen per E-Mail. Unsere Ingenieure erstellen die Zeichnungen nach Ihren Vorgaben
