Was ist ein zapfenmontierter Kugelhahn und warum ist er bei der industriellen Durchflussregelung wichtig?

Kugelhähne mit Zapfenmontagespielen eine entscheidende Rolle in modernen industriellen Durchflusskontrollsystemen, insbesondere bei Hochdruck-, Rohrleitungsanwendungen mit großem Durchmesser und über große Entfernungen. Im Vergleich zu schwimmenden Kugelhähnen bietet dieser Ventiltyp eine überlegene Stabilität, ein reduziertes Betätigungsdrehmoment und eine höhere Dichtungszuverlässigkeit. Da Branchen wie Öl und Gas, petrochemische Verarbeitung, LNG und Stromerzeugung weiterhin höhere Sicherheits- und Effizienzstandards fordern, wird das Verständnis der Struktur, Leistung und Auswahllogik von zapfenmontierten Kugelhähnen immer wichtiger.

Artikelzusammenfassung

Dieser umfassende Leitfaden erklärt, was ein zapfenmontierter Kugelhahn ist, wie er funktioniert, warum er unter anspruchsvollen Bedingungen herkömmliche schwimmende Kugelhähne übertrifft und welche Faktoren bei der Auswahl berücksichtigt werden sollten. Der Artikel behandelt außerdem Anwendungen, Standards, Materialien, Wartung und häufig gestellte Fragen und folgt dabei den Google EEAT-Prinzipien und professionellen Industrieventilpraktiken.

Inhaltsverzeichnis

• Was ist ein zapfenmontierter Kugelhahn?
• Wie funktioniert ein zapfenmontierter Kugelhahn?
• Warum ist ein zapfenmontierter Kugelhahn stabiler?
• Was sind die wichtigsten Strukturkomponenten?
• In welchen Branchen werden zapfenmontierte Kugelhähne eingesetzt?
• Wie ist der Vergleich mit schwimmenden Kugelhähnen?
• Welche Materialien und Standards werden üblicherweise verwendet?
• Wie wählt man den richtigen zapfenmontierten Kugelhahn aus?
• Häufig gestellte Fragen

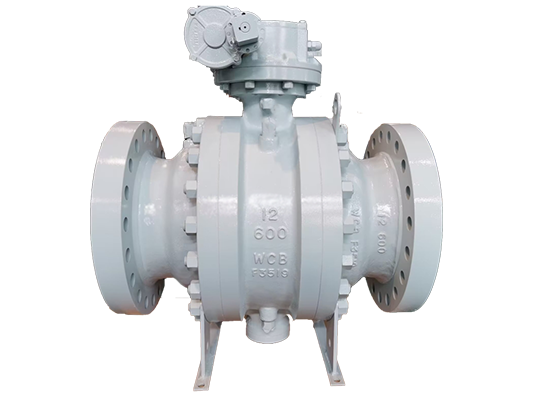

Was ist ein zapfenmontierter Kugelhahn?

Ein zapfenmontierter Kugelhahn ist eine Art Vierteldrehventil, bei dem die Kugel sowohl oben als auch unten mechanisch durch Zapfen (Wellenstützen) verankert ist. Im Gegensatz zu schwimmenden Kugelhähnen bewegt sich die Kugel nicht unter Druck. Stattdessen bewegen sich die Sitze zur Kugel hin, um eine Abdichtung zu erreichen.

Durch diese Konstruktion wird die Reibung zwischen Kugel und Sitzen erheblich reduziert, wodurch zapfenmontierte Kugelhähne ideal für Hochdruck-Rohrleitungssysteme mit großem Durchmesser sind. Sie werden häufig von professionellen Ventillieferanten hergestellt, zZhejiang Liangyi Valve Co., Ltd., um die Einhaltung internationaler Standards und eine langfristige Betriebssicherheit zu gewährleisten.

Wie funktioniert ein zapfenmontierter Kugelhahn?

Das Funktionsprinzip eines zapfengelagerten Kugelhahns basiert auf einer festen Kugelstruktur in Kombination mit federbelasteten oder druckunterstützten Sitzen. Wenn das Ventil geschlossen ist, drückt der Leitungsdruck den vorgeschalteten Sitz gegen die Kugel und sorgt so für eine dichte Abdichtung. Der stromabwärtige Sitz kann federbelastet sein, um die Abdichtung auch bei niedrigem Druck aufrechtzuerhalten.

• Die Kugel wird durch obere und untere Zapfen in ihrer Position fixiert
• Ventilsitze bewegen sich axial, um gegen die Kugel abzudichten
• Das Betriebsdrehmoment bleibt unabhängig vom Druck niedrig
• Oft ist die Funktionalität „Double Block and Bleed“ (DBB) verfügbar

Dieser Mechanismus gewährleistet einen reibungslosen Betrieb, reduzierten Verschleiß und eine gleichbleibende Dichtungsleistung über lange Betriebszyklen.

Warum ist ein zapfenmontierter Kugelhahn stabiler?

Stabilität ist einer der größten Vorteile von zapfenmontierten Kugelhähnen. Da der Ball mechanisch gestützt ist, verschiebt er sich bei schwankenden Druck- oder Temperaturbedingungen nicht.

Zu den wichtigsten Stabilitätsvorteilen gehören:

• Minimale Verformung unter hohem Druck
• Geringere Belastung der Dichtflächen
• Längere Lebensdauer von Sitz und Ball
• Zuverlässiger Betrieb bei kritischen Absperranwendungen

Aufgrund dieser Eigenschaften eignen sich zapfenmontierte Kugelhähne besonders für sicherheitskritische Systeme wie Übertragungsleitungen und Notabschaltsysteme.

Was sind die wichtigsten Strukturkomponenten?

Ein zapfenmontierter Kugelhahn besteht aus mehreren präzisionsgefertigten Komponenten, die zusammenarbeiten, um Leistung und Haltbarkeit zu gewährleisten.

In welchen Branchen werden zapfenmontierte Kugelhähne eingesetzt?

Aufgrund ihrer robusten Bauweise und Dichtungszuverlässigkeit werden zapfenmontierte Kugelhähne in zahlreichen Branchen eingesetzt.

• Öl- und Gastransportpipelines
• Petrochemische und chemische Verarbeitungsanlagen
• LNG- und kryogene Systeme
• Anlagen zur Stromerzeugung
• Wassereinspritzung und Hochdruckversorgung

Viele dieser Anwendungen erfordern die Einhaltung von Standards wie API 6D und ISO 17292, die häufig von Herstellern wie Zhejiang Liangyi Valve Co., Ltd. befolgt werden.

Wie ist der Vergleich mit schwimmenden Kugelhähnen?

Das Verständnis des Unterschieds zwischen zapfenmontierten und schwimmenden Kugelhähnen hilft Ingenieuren bei der Auswahl der richtigen Lösung.

Welche Materialien und Standards werden üblicherweise verwendet?

Die Materialauswahl hängt vom Betriebsmedium, der Temperatur und dem Druck ab. Zu den gängigen Materialien gehören:

• Kohlenstoffstahl (WCB, A105)
• Edelstahl (CF8, CF8M)
• Legierter Stahl für den Einsatz bei hohen Temperaturen

Auf Zapfen montierte Kugelhähne werden in der Regel nach anerkannten Standards wie API 6D, API 608, ISO 14313 und ASME B16.34 entwickelt und getestet. Diese Standards gewährleisten Sicherheit, Austauschbarkeit und langfristige Zuverlässigkeit.

Weitere Hinweise zu Ventilnormen finden Sie in dieser Übersicht über Industrieventilnormen.

Wie wählt man den richtigen zapfenmontierten Kugelhahn aus?

Die Auswahl des richtigen Ventils erfordert eine systematische Bewertung der Betriebsbedingungen und Systemanforderungen.

1. Druck- und Temperaturbereich definieren
2. Identifizieren Sie Medieneigenschaften
3. Bestätigen Sie Größe und Verbindungstyp
4. Überprüfen Sie die erforderlichen Zertifizierungen und Standards
5. Bewerten Sie den Automatisierungs- und Betätigungsbedarf

Die Zusammenarbeit mit einem erfahrenen Hersteller wie Zhejiang Liangyi Valve Co., Ltd. trägt dazu bei, die richtige Auswahl, Anpassung und Kundendienstunterstützung sicherzustellen.

Häufig gestellte Fragen

Was ist der Hauptvorteil eines zapfenmontierten Kugelhahns?

Der Hauptvorteil ist ein reduziertes Betriebsdrehmoment und eine verbesserte Dichtungsstabilität, insbesondere in Hochdruck- und Rohrleitungssystemen mit großem Durchmesser.

Wie wird die Abdichtung eines zapfengelagerten Kugelhahns erreicht?

Die Abdichtung wird durch druckunterstützte oder federbelastete Sitze erreicht, die sich in Richtung einer festen Kugel bewegen und so einen dichten Abschluss bei unterschiedlichen Drücken gewährleisten.

Warum werden zapfenmontierte Kugelhähne in Öl- und Gaspipelines bevorzugt?

Sie bieten hohe Zuverlässigkeit, Double-Block-and-Bleed-Fähigkeit und stabile Leistung über große Übertragungsentfernungen.

Welche Normen gelten für zapfenmontierte Kugelhähne?

Zu den gängigen Standards gehören je nach Anwendungsanforderungen API 6D, ISO 14313, API 608 und ASME B16.34.

Wie hoch ist die Lebensdauer eines zapfengelagerten Kugelhahns?

Bei richtiger Materialauswahl und Wartung können diese Ventile in anspruchsvollen Industrieumgebungen jahrzehntelang zuverlässig funktionieren.
