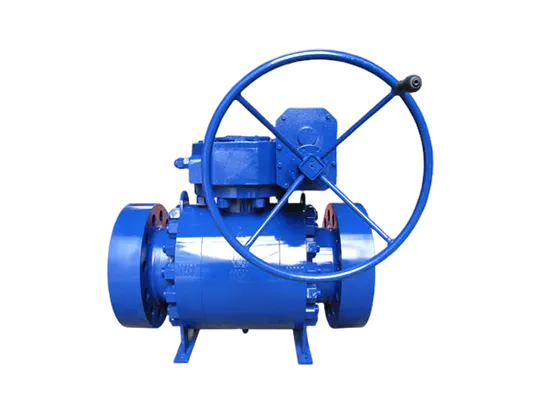

Getriebe-Kugelhahn mit manueller Drehzapfenmontage

LYV® ist ein führender Hersteller von manuellen, zapfenmontierten Kugelhähnen mit Getriebe in China. Dieses manuelle, getriebebetriebene, zapfenmontierte Kugelventil wurde speziell zur Lösung der manuellen Betriebsprobleme von Rohrleitungen mit großem Durchmesser und hohem Druck entwickelt. Der manuelle, zapfenmontierte Kugelhahn mit Industriegetriebe Verstärkt die Betätigungskraft durch den eingebauten Übertragungsmechanismus, wodurch das Öffnen und Schließen des Ventils mühelos und energiesparend erfolgt. Es kann stabil in wichtigen Schwerlastpipelines in Industrien wie der Erdöl- und Chemieindustrie eingesetzt werden und ermöglicht eine zuverlässige manuelle Steuerung.

Anfrage absenden

Einführung

Produkteinführung

Der manuelle, zapfenmontierte Kugelhahn von LYV®️ ist ein Hochleistungsprodukt, das internationale Standards wie API-6A, API-6D, ASME-B16.34, ISO-17292 und mehr erfüllt. Der LYV®️ Hochleistungs-Kugelhahn mit manuellem Getriebe und Zapfenmontage hat die API-6FA-Brandschutzzertifizierung erhalten, die beweist, dass das Produkt für verschiedene feuersichere Anwendungen eingesetzt werden kann. LYV®️ als Hersteller von zapfenmontierten Kugelhähnen kann zapfenmontierte Kugelhähne von NPS 2 bis NPS 48 herstellen, wobei die maximale Druckstufe bis zu 2500 LB erreichen kann. Darüber hinaus verfügt LYV®️ über die Voraussetzungen und die Erfahrung, um zapfenmontierte Kugelhähne für niedrige Temperaturen herzustellen.Kontaktuns für weitere Details.

Dieses Ventil kombiniert ein Untersetzungsgetriebe mit einer ohrwellenfesten Konstruktion und löst so effektiv die Probleme übermäßiger Anstrengung und leichter Beschädigung der Dichtungen in herkömmlichen manuellen Ventilen beim Einsatz in Hochdruckanwendungen und Anwendungen mit großem Durchmesser. Seine Getriebestruktur kann die Betätigungskraft erheblich verstärken und den Öffnungs- und Schließvorgang reibungslos und mühelos gestalten; Die im Inneren des Ohrschafts fixierte Kugel sorgt für eine stabile Abdichtung und eine lange Lebensdauer des Ventils bei hohen Druckunterschieden. Dieses Design eignet sich besonders für kritische Hochdruckleitungen in Branchen wie der Erdöl-, Chemie- und Energieindustrie, die eine präzise manuelle Steuerung erfordern oder als Sicherheitsbypässe dienen. Es bietet eine zuverlässige Schneidfunktion und reduziert gleichzeitig die Arbeitsintensität und den Wartungsaufwand erheblich. Das Produkt folgt strikt internationalen Standards wie API 6D und wird durch unsere über 30-jährige professionelle Fertigungserfahrung unterstützt, um seine Leistung und Zuverlässigkeit sicherzustellen.

Spezifikationen

Größenbereich:

NPS 2–48 Zoll; DN50-DN1000

Nenndruck:

150LB-2500LB; PN10-PN420

Temperaturbereich:

-196℃~825℃ (abhängig von Design und Material)

Endverbindungen:

Flansch; Stumpfschweißen.

Körpermaterialien:

ASTM A216 WCB/WCC; ASTM A352 LCB/LCC; ASTM A351 CF8/CF8M/CF3/CF3M/CF8C; ASTM A890 4A/5A/6A;

ASTM A105; ASTM A182 F304/F316/F304L/F316L

Ballmaterialien:

ASTM A105N+ENP/A105N+TCC; ASTM A182 F304/F316/F304L/F316L; ASTM A182 F347/F51/F53/F55

Sitzmaterialien:

PTFE/RPTFE/FPM/PEEK; 304/316+STL/INCONEL

Stielmaterialien:

ASTM A182 F6A; ASTM A182 F304/F316/F304L/F316L; 17-4PH; ASTM A182 F51/F53/F55

Design- und Herstellungsstandard:

API 6D

Präsenzstandard:

ASME B16.10/EN558-1

Endverbindungsstandard:

ASME B16.5/ASME B16.25

Test- und Inspektionsstandard:

API 598

Merkmale

■ Weich- oder Metallsitz erhältlich

■ Fester Ball

■ RF-, RTJ-, BW-Verbindungsfläche

■ Zwei- oder dreiteiliges Gehäuse

■ Bidirektionaler dichter Verschluss

■ Keine Leckage

■ Double Block & Bleed (DBB) / Double Isolation & Bleed (DIB)

■ Brandsicherer Schutz.

■ Design mit niedrigem Betriebsdrehmoment

■ Anti-Blowout-Stammdesign

Was ist ein manueller, zapfenmontierter Kugelhahn im Getriebe?

Der manuelle, zapfenmontierte Kugelhahn des Getriebes ist eine Form eines Vierteldrehungsventils, bei dem eine hohle, perforierte und feststehende/gestützte Kugel zur Steuerung des Durchflusses verwendet wird. Die Kugel wird durch montierte Lager vorgespannt und darf sich nur drehen.

Wie funktioniert das am Getriebe montierte Kugelventil mit manueller Zapfenmontage (Abdichtung)?

Der Leitungsdruck drückt den stromaufwärtigen Sitz gegen die stationäre Kugel, sodass der Leitungsdruck den stromaufwärtigen Sitz auf die Kugel drückt und diese abdichtet. Die mechanische Verankerung der Kugel absorbiert den Schub des Leitungsdrucks und verhindert so übermäßige Reibung zwischen Kugel und Sitzen, sodass das Betriebsdrehmoment auch bei vollem Nennbetriebsdruck niedrig bleibt.

Warum LYV®️-Ventile wählen?

1. Produktionskapazitäten

Mit 30 Jahren Berufserfahrung bilden eine 13.000 Quadratmeter große Fabrik und über 50 CNC-Maschinen eine effiziente Produktionslinie. Es verfügt über umfassende Funktionen von der Verarbeitung bis zum Testen und gewährleistet so die Produktkonsistenz und die Liefergeschwindigkeit der Bestellung.

2. Qualitätszertifizierung

Das ISO9001-System wurde vollständig implementiert. Unsere Kernprodukte verfügen über kontinuierliche und gültige internationale Zertifizierungen wie API 607/6FA (Brandschutz), API 6D (Rohrleitungsventile) und CE, um sicherzustellen, dass die Produkte den Sicherheits- und Leistungsstandards der wichtigsten globalen Märkte entsprechen.

3. Servicebereitstellung

Implementieren Sie eine vollständige Prozessverfolgung von der Produktion bis zum Transport. Verwenden Sie Luftpolstertaschen, Flanschabdeckungen, individuell verstärkte Holzkisten und deutlich gekennzeichnete professionelle Verpackungen. Entwerfen Sie spezielle Transporthalterungen für Ventile mit großem Durchmesser, um sicherzustellen, dass die Produkte unversehrt an alle Standorte weltweit geliefert werden.
